Hệ nan nhôm chạy suốt chiều cao công trình tưởng như chỉ là chi tiết thẩm mỹ — nhưng bản vẽ thi công thật tại Metropole Thủ Thiêm cho thấy đây là một bài toán kết cấu chịu gió được tính toán riêng theo từng vùng của toà nhà.
Bản vẽ thi công thật — trích hồ sơ năng lực Eurowindow

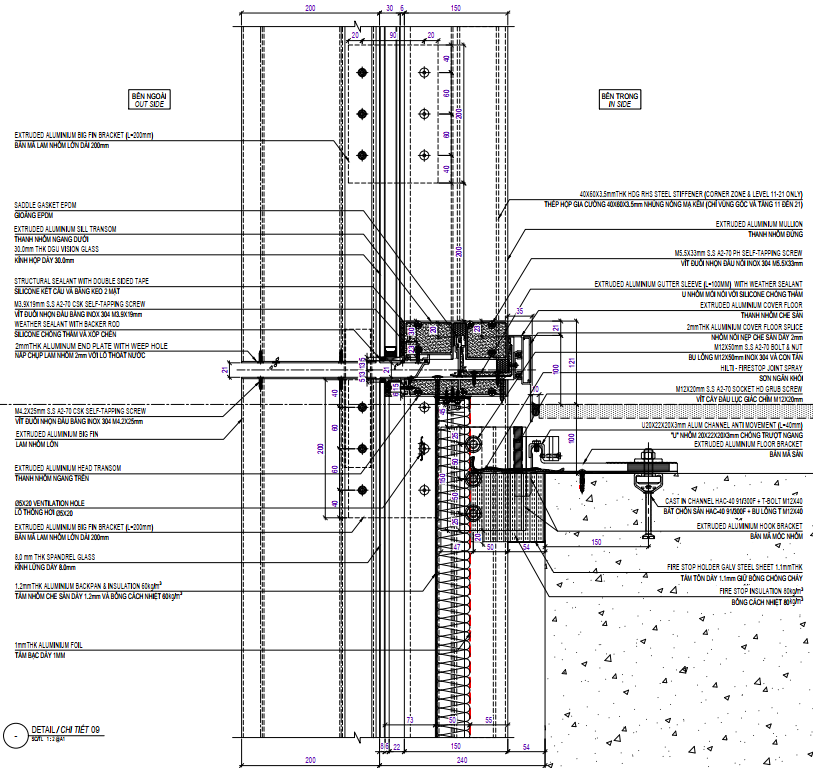

Bản vẽ (ký hiệu DETAIL/CHI TIẾT 09, song ngữ Anh–Việt) thể hiện bracket nan nhôm lớn dài 200mm (EXTRUDED ALUMINIUM BIG FIN BRACKET / BẢN MÃ LAM NHÔM LỚN) liên kết vào sàn bê tông thông qua kênh chờ đúc sẵn (CAST IN CHANNEL HAC-40) và bu-lông chữ T (T-BOLT M12X40).
Ngoài ra còn có lớp bông cách nhiệt chống cháy và tấm thép giữ bông chống cháy (FIRE STOP HOLDER GALV STEEL SHEET / TẤM TÔN DÀY GIỮ BÔNG CHỐNG CHÁY) tại mối nối sàn — cho thấy ngay cả một chi tiết trang trí kiến trúc như nan nhôm cũng phải tuân thủ yêu cầu ngăn cháy lan như mọi mối nối vách dựng khác.
Chi tiết đáng chú ý nhất trong bản vẽ là chú thích thép hộp mạ kẽm nhúng nóng dày 3.5mm chỉ dùng tại một phạm vi rất cụ thể: “CORNER ZONE & LEVEL 11-21 ONLY” (CHỈ VÙNG GÓC VÀ NHỮNG TẦNG NÓNG MÀ KÉ TỪ TẦNG 11 ĐẾN 21) — nghĩa là kỹ sư kết cấu đã tính toán áp lực gió riêng cho từng vùng của toà nhà, thay vì áp dụng một tiêu chuẩn gia cường chung cho toàn bộ mặt đứng.
Nguyên lý ở đây là áp lực gió tác động lên bề mặt công trình cao tầng không đồng đều: các góc toà nhà và những tầng càng lên cao càng chịu tải trọng gió lớn hơn đáng kể so với vùng giữa mặt phẳng ở tầng thấp. Việc chỉ gia cường thép bổ sung đúng ở những vùng thực sự cần thiết giúp tối ưu chi phí vật liệu mà vẫn đảm bảo an toàn kết cấu cho toàn bộ hệ nan nhôm cao 23 tầng.
Toà tháp 23 tầng với hệ nan nhôm chạy suốt chiều cao công trình, gia cường kết cấu riêng theo vùng chịu gió.
