Hệ vách dựng (Curtain Wall) là gì? Cấu tạo và nguyên lý hoạt động

Về bản chất, vách dựng là một lớp "da" bao ngoài công trình, được neo vào sàn/cột kết cấu bằng hệ bracket và profile nhôm — khác hoàn toàn với tường xây/tường gạch chịu lực truyền thống. Vì không tham gia chịu lực chính của toà nhà, vách dựng có thể thiết kế mảnh, phẳng, diện tích kính lớn — đúng ngôn ngữ kiến trúc của các toà tháp văn phòng, khách sạn, chung cư cao cấp hiện nay.

Tên gọi "curtain wall" (bức tường rèm) xuất phát từ chính đặc điểm này: vách dựng "treo" như một tấm rèm bên ngoài khung kết cấu, chứ không phải một phần của khung đó.

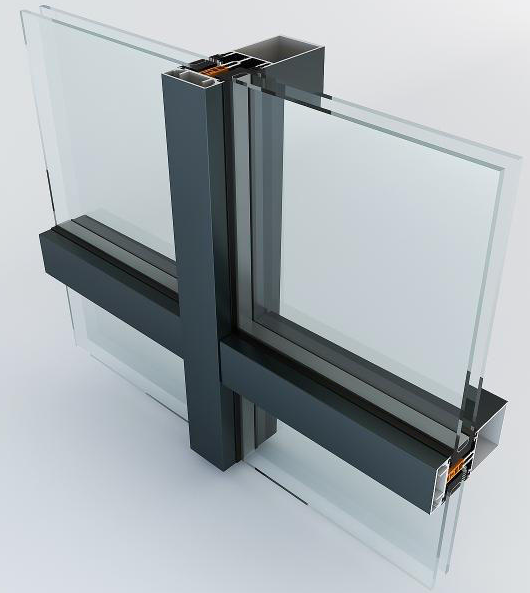

• Khung xương nhôm (mullion — transom)Hợp kim nhôm định hình, xử lý sơn tĩnh điện hoặc anod hóa, chịu lực gió và truyền tải trọng bản thân xuống kết cấu chính qua hệ bracket.
• KínhKính hộp (Insulated Glass Unit) hoặc kính Low-E tiết kiệm năng lượng, kính cường lực/dán an toàn theo yêu cầu công trình và độ cao lắp đặt.
• Gioăng EPDMGioăng cao su chịu thời tiết, đảm bảo kín khít chống thấm và cách âm giữa các module kính — tuổi thọ thường trên 20 năm nếu đúng tiêu chuẩn.
• Hệ bracket liên kết kết cấuBộ phụ kiện thép/nhôm neo khung vách dựng vào sàn bê tông hoặc dầm thép, tính toán riêng theo tải trọng thực tế từng công trình.

Một hệ vách dựng đạt chuẩn phải giải quyết đồng thời 3 bài toán kỹ thuật: chịu được tải trọng gió tác động lên bề mặt lớn (thường tính theo tiêu chuẩn BS EN 12211, có thể lên tới 1.600–2.000 Pa với công trình cao tầng), ngăn nước mưa xâm nhập qua các khe hở bằng hệ thống rãnh thoát nước nhiều lớp (multi-stage drainage), và cách ly âm thanh/nhiệt độ giữa trong-ngoài nhà qua lớp kính hộp và gioăng kín khít.

Tại Eurowindow, các hệ số kỹ thuật này không áp dụng một công thức chung cho mọi dự án — mỗi công trình được tính toán riêng theo bản vẽ kiến trúc, kết cấu và điều kiện khí hậu vùng miền cụ thể.
