Hệ Stick và Hệ Unitized: so sánh chi tiết, nên chọn loại nào?

Đây là câu hỏi kỹ thuật đầu tiên mọi chủ đầu tư/tổng thầu phải quyết định khi làm mặt dựng: chọn hệ Stick lắp trực tiếp tại công trình, hay hệ Unitized gia công module sẵn tại xưởng?

Vách dựng Nhà Quốc hội Hà Nội
Sơ đồ kỹ thuật

Mặt cắt cấu tạo — Hệ Vách Dựng

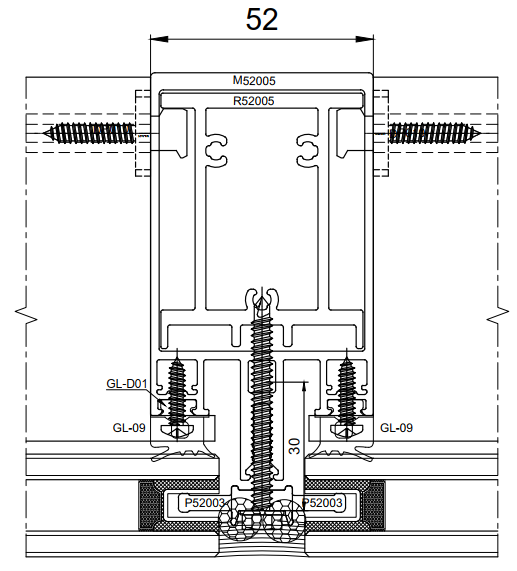

Mặt cắt mullion hệ Stick

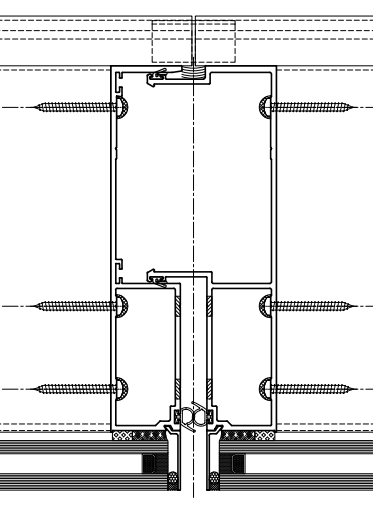

Mặt cắt tổng thể hệ Unitized

Bản vẽ thi công thật — trích hồ sơ năng lực Eurowindow
Bên trái: mặt cắt mullion hệ Stick (lắp dựng tại công trình). Bên phải: mặt cắt module hệ Unitized (gia công hoàn thiện tại nhà máy).

Hệ Stick System hoạt động như thế nào?

Với hệ Stick, khung nhôm (đứng — ngang) và kính được lắp dựng trực tiếp tại công trình theo trình tự thanh đứng trước, thanh ngang sau, rồi mới lắp kính vào từng ô. Ưu điểm là chi phí đầu tư ban đầu thấp hơn, linh hoạt điều chỉnh tại hiện trường — phù hợp công trình thấp tầng đến trung tầng, hạng mục cải tạo hoặc các mảng mặt dựng cục bộ không đòi hỏi tiến độ gấp.

Hệ Unitized System khác gì?

Với hệ Unitized, toàn bộ module vách dựng (khung + kính) được gia công và lắp hoàn thiện ngay tại nhà máy, sau đó vận chuyển ra công trình để cẩu lắp trực tiếp theo từng tầng. Cách làm này kiểm soát chất lượng tốt hơn nhiều vì không phụ thuộc điều kiện thời tiết/nhân công tại công trường, đồng thời rút ngắn đáng kể thời gian thi công trên cao — lý do vì sao hầu hết các toà tháp cao tầng quy mô lớn (trên 20 tầng) đều chọn hệ Unitized.

Bảng so sánh nhanh

Tiêu chíHệ StickHệ Unitized
Nơi gia côngTại công trìnhTại nhà máy
Tốc độ thi côngTrung bìnhNhanh hơn đáng kể
Kiểm soát chất lượngPhụ thuộc hiện trườngỔn định, đồng đều
Chi phí đầu tưThấp hơnCao hơn
Phù hợp công trìnhThấp — trung tầng, cải tạoCao tầng, tiến độ gấp
Ứng dụng thực tế

Đã áp dụng tại công trình thật

Vách dựng unitized dự án cao tầng
Hệ Vách Dựng

Vinfast Tower Techno Park — Gia Lâm, Hà Nội

2 tháp 45 tầng dùng hệ unitized, đạt chứng nhận LEED Platinum nhờ tiến độ và chất lượng lắp đặt đồng đều.
